一、電力電纜導體截面挑選準則:

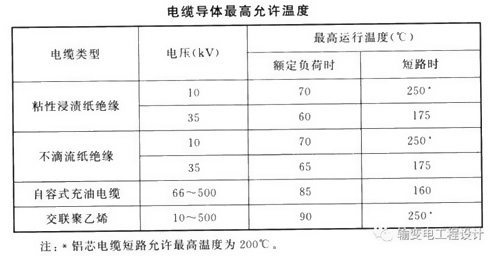

1、最大作業電流效果下的電纜導體溫度,不得超越電纜運用壽命的答應值。繼續作業回路的電纜導體作業溫度,應契合下表的規則。
2、最大短路電流和短路時刻效果下的電纜導體溫度,應契合上表的規則。
3、最大作業電流效果下銜接回路的電壓降,不得超越該回路答應值。
4、10kV及以下電力電纜截面除應契合上述1~3款的要求外,尚宜按電纜的初始出資與運用壽命期間的運轉費用歸納經濟的準則挑選。
二、電纜導體截面挑選
一般的電纜規劃選型過程是先依據敷設條件確認電纜類型，電纜導體截面的挑選應結合當?shù)胤笤O(shè)環境,對66kV及以上電纜參照現行行業規范電纜載流量核算JB/T 10181 核算。 35kV及以下常用電纜可依據制作廠供給的載流量結合當?shù)胤笤O(shè)環境按校對系數核算。
電纜截面應滿意繼續答應電流、短路熱安穩、答應電壓降等要求。對10kV及以下電壓等級電纜校驗其電壓降，由于當電壓為6、10kV以下,并且導線截面在70~95mm2以下的線路,才進行電壓校驗由于截面大于70~95mm2的導線,選用加大截面的辦法來下降電壓丟失的效果并不非常明顯, 并且會引起出資及有色金屬較多的添加，如選用靜電電容器補償或帶負荷調壓的變壓器以及其他辦法更為適宜, 但應進行技術經濟比較確認。關于10kV及以上的電纜校驗其短路時的熱安穩度。
導體截面應從有關的電纜產品規范中列出的標稱截面中選取。
在挑選導體截面時還應考慮下列要素:
a)、在規則的接連負荷、周期負荷、事端緊迫負荷以及短路電流狀況下電纜導體的最高溫度。
b)、在電纜敷設設備和運轉過程中遭到的機械負荷。
c)、絕緣中的電場強度。選用小截面電纜時由于導體直徑小導致絕緣中發作不答應的高電場強度。
2.1、依據電纜長時刻答應載流量挑選電纜截面
為了確保電纜的運用壽命，運轉中的電纜導體溫度不該超越其規則的長時刻答應作業溫度。電纜載流量應大于最大作業電流，其主要意圖應是確保電纜的絕緣功用在整個運用壽期內有用,而溫度是影響絕緣部件功用安穩的最主要要素。在電纜的絕緣體系中,熱老化可以使材料的特性發作不可逆轉的改動, 一般表現為發作部分放電、電樹枝、水樹等現象。高溫不只催生絕線材料的老化,影響到絕緣功用,并且還會使老化的絕緣材料敏捷惡化,并導致事端。而與電纜運轉溫度有最直接線形聯系的電纜載流量,將是挑選電纜截面積的最主要要素。所以，在挑選電纜截面時，有必要滿意下列條件：
2.1.1、按繼續答應電流挑選：
式中：Imax-經過電纜的最大繼續負荷電流；
I0—指定條件下的電纜長時刻答應載流量；
K—電纜長時刻答應載流量的總批改系數。
在不同的敷設環境與條件下，總批改系數K可所以下列不同的組成：
（1）空氣中并排敷設時：K=K1K2
（2）空氣中單根穿管敷設時：K=K1K3
（3）單根直埋敷設時：K=K1K4
（4）并排直埋敷設時：K=K1K4K5
上述各式中：
K1—溫度批改系數；
K2—空氣中并排批改系數；
K3—空氣中穿管批改系數；
K4—土壤熱阻系數不一起的批改系數;
K5—直埋并排批改系數；
2.1.2、除以上的狀況外.電纜按100%繼續作業電流確認電纜導體答應最小截面時,應經核算或測驗驗證,核算內容和參數挑選應契合下列規則:
1）、含有高次諧波負荷的供電回路電纜或中頻負荷回路運用的非同軸電纜,應計入集膚效應和附近效應增大等附加發熱的影響。
2）、穿插互聯接地的單芯高壓電纜.單元體系中三個區段不等長時,應計入金屬層的附加損耗發熱的影響。
3）、敷設于維護管中的電纜,應計人熱阻影響;排管中不同孔位的電纜還應別離計入互熱要素的影響。
4）、敷設于關閉、半關閉或透氣式耐火槽盒中的電纜,應計入包括該型原料及其盒體厚度、尺度等要素對熱阻增大的影響.
5）、施加在電纜上的防火涂料、包帶等覆蓋層厚度大于1. 5mm時,應計入其熱阻影響.
6）、溝內電纜埋砂且無經常性水分彌補時,應按砂質狀況選取大于2. 0K· m/W的熱阻系數計入電纜熱阻增大的影響。
2.1.2、電纜導體作業溫度大于70℃的電纜,核算繼續答應載流量時.應契合下列規則:
1）、數量較多的該類電纜敷設于未裝機械通風的地道、豎井時,應計入對環境溫升的影響。
2）、電纜直埋數設在枯燥或濕潤土壤中,除施行換土處理能防止水分搬遷的狀況外,土壤熱阻系數取值不宜小于2. 0K· m/W。
2.1.3、電纜繼續答應載流量的環境境溫度,應按運用區域的氣候溫度多年均勻值確認。
全國各區域八月份的均勻地溫如缺少當?shù)貧夂虿块T(mén)實測記載材料者,可按下表挑選：
2.1.4、經過不同散熱區段的電纜導體截面的挑選,應契合下列規則:
1）、回路總長未超越電纜制作長度時,應契合下列規則:
（1）、重要回路,全長宜按其間散熱較差區段條件挑選同一截面。
（2）、非重要回路,可對大于10m區段散熱條件按段挑選截面,但每回路不宜多于3種標準。
（3）、水下電線敷設有機械強度要求需增大截面時,回路全長可選同一截面。
2）、回路總長超越電纜制作長度時,宜按區段挑選電纜導體截面。
2.2、依據電纜短路時的熱安穩性校驗電纜截面
電纜的抗短路才能:熱安穩才能應能接受最嚴格的短路熱效應。電纜截面應按纜芯繼續作業的最高溫度和短路時的最高溫度不超越答應值的條件挑選。
對非熔斷器維護回路,應按滿意短路熱安穩條件確認電纜導體答應最小截面。
2.2.1、按短路電流熱安穩性效驗：
挑選電纜截面,另一個重要的方面是有必要要考慮其抗短路的才能的,由于電纜線路如發作短路毛病, 線芯中經過的電流或許達其額外值幾十倍,電纜本身是無法馬上排出,其散熱是忽略不計的 ,這必定導致電纜溫度急劇上升 ,將直至損壞絕緣 ,乃至焚毀電纜。不過短路電流效果時刻很短, 一般只要幾秒或許更短, 一般規則在短路電流效果期間, 電纜線芯的溫度不該超越其答應短路溫度,所以,抗短路才能的實質仍是電纜能耐受多高溫度的問題。電纜應能接受預期的毛病電流或短路電流和短路維護的動作時刻,關于非熔斷器維護回路,應該校驗電纜的相導體和維護導體的最小截面。假如電纜不滿意熱安穩校驗的要求,則在短路時電纜的絕緣層或許被損壞, 一起或許影響到近旁的電纜和電氣設備, 乃至引發電氣火滅。
各種標準的電纜,經實驗驗證,都有最高溫度答應值,并換算成熱安穩系數C,經過熱安穩系數C與電纜截面S,就可確認電纜能接受的最大熱效應,即按下式核算電纜熱安穩截面：
式中：
S—電纜熱安穩要求最小截面（mm2）；
C-熱安穩系數;
J—熱功當量系數，取1.0；
q—電纜導體的單位體積的熱容量（J/cm3·℃）,對鋁芯取2.48，對銅芯取3.4；
θm—短路效果時刻內電纜導體答應最高溫度（℃）；
θp—短路發作前的電纜導體最高作業溫度（℃）；
θH—電纜額外負荷的電纜導體答應最高作業溫度（℃）；
θ0—電纜所在的環境最高值（℃）；
IH—電纜的額外負荷電流（A）；
IP—電纜實踐最大作業電流（A）；
I—三相短路（A）；
t—短路繼續時刻；
α—20℃時電纜導體的電阻溫度系數（1℃），對鋁芯取0.00403、對銅芯取0.00393；
ρ—20℃時電纜導體的電阻系數（/cm）,銅芯為0.0184×10-4，鋁芯為0.031×10-4；
η—計入包括電纜導體充填物熱容影響的校對系數，關于3—10kV電動機饋線回路，η宜取0.93，其他狀況可取1.0；
K—電纜導體的溝通電阻與直流電阻的比值。
2.2.2、挑選短路核算條件應契合下列規則:
1）、核算用體系接線,應釆取正常運轉辦法,且宜按工程建成后(5~10)年規劃開展考慮。
2）、短路點應選取在經過電纜回路最大短路電流或許發作處。
3）、宜按三相短路核算。
4）、短路電流效果時刻,應取維護切除時刻與斷路器開斷時刻之和。對電動機等直饋線,應采納主維護時刻:其他狀況,宜按后備維護計。
2.2.3熱安穩系數C值表：
2.3、依據供電網絡答應電壓降校核電纜截面
依據實踐狀況，挑選電纜截面的大小時，應首要考慮長時刻答應載流量；其次進行熱安穩的校核；終究考慮經濟電流密度和網絡答應電壓降。理論上，不管依據哪種辦法挑選的電纜截面，都應該用其他辦法去校核，亦即應依據各種辦法別離求出最小截面積，然后從中挑選最大值為終究選定值。
別的，敷設于水下的電纜,當需導體接受拉力且較合理時,可按抗拉要求挑選截面。水下敷設用的交聯聚乙烯電纜,還應選用在.導體股線之間的空地有縱向阻水功用的填充料的交聯電纜。
|
