朋友們好，原本預備給咱們講一講三相電氣線路的接線辦法，包含一些直接發動，正回轉操控線路，星三角發動各種二次線路等等，讓咱們了解一點根本的電氣根底，但最近有其他一些工作，今后必定補上。現在到大上海做老城區電氣線路改造，便是一些家庭線路改造。今日來談一些一般的電工根底，期望對朋友們有所補償和協助。
盡管施耐德是名牌，但不會用這種漏保
首要許多電工朋友們不知道電線能夠承載的電流量，功率怎么換算。小編給咱們解說一下，單相電器功率換算P=UI（這是阻性負載的，理性負載是P=UIcos，可忽略不計）這是初中的常識了，就算你是小學結業的只需記住1KW是4.5A個電流即可，比方空調1.5p空調是2Kw那么電流為9A左右。假如三相電的換算功率為P=√3UIcos（這兒功率因數取0.75），那么I=1000/1.732＊380＊0.75。所以三相電的1KW大約為2A，當然了其實還需要乘以功率，這兒忽略不計。
空調的1p是735w,電加熱是1kw
然后咱們?cè)倏匆幌码娋�電纜的承載電流量口訣，其實網上都能夠收到，小編在這兒收拾一下給咱們，下面口訣是鋁線計算辦法，假如是銅線就升一級算
一百上二十下五；（一百平方以上電纜＊2，10平方以下電線乘以5，比方4平方則為20A）
二五三五四三界；（16/25平方乘以4，35/50平方乘以3）
七零九五兩倍半；（70和95平方的是2.5倍）
穿管溫度八九折；（這個好了解，咱們直接乘以0.72）
銅線晉級算；（還是以四平方為例，那么便是當6平方運用，1.5便是2.5，2.5便是4平方）
裸線加一半。（這個不必看，架空的無電纜皮的裸線）
電纜越粗承載電流越大
經過以上口訣，咱們知道現在鋁線很少用到，大多數以銅線為主。那么4平方計算辦法便是6平方的計算辦法，便是往上一級電纜線的計算法，還有一個口訣在小編的實際操作中不如這個口訣來的精準和簡略。
電線的承載電流各不相同
那么4平方的線能夠接受最多30A的電流（電線根本穿管，外部溫度高，所以再乘以0.72倍才行），單相電為220V＊30A便是6600w；三相電為15Kw，很簡略是不是。小編在日常電工裝置或修理或裝飾中都是以此為根據，當然了電熱是不一樣的（單相是4倍，三相是功率的1.5倍），不過小編以為能夠再次忽略不計

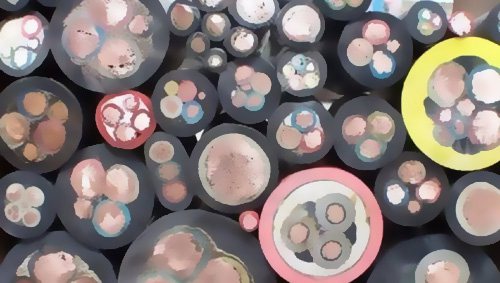

電纜的各種規格和類型
感謝閱覽，歡迎轉發點贊。如有不同定見也請談?wù)勛约旱挠^點
|
